Горизонтально-ковочные машины для штамповки (ГКМ)
Горизонтально ковочная машина представляет собой горизональный кривошипный горячештамповочный пресс и предназначены для штамповки поковок типа стержень с головкой, высаживаемой в торец, и поковок с поднутрениями в одной или двух взаимно перпендикулярных плоскостях. Особенности штамповки таких поковок обусловливают особенности устройства штампов. Штампы ГКМ (в отличие от молотовых и прессовых) должны иметь разъемы в двух взаимно перпендикулярных плоскостях. Во-первых, главный разъем по плоскости смыкания подвижных частей рабочего инструмента (пуансоны, прошивни), закрепленных на главном (высадочном) ползуне и передающих активную нагрузку от привода, и, во-вторых, разъем по плоскости смыкания подвижной и неподвижной половин матрицы.
Смыкание с образованием рабочих полостей ручьев и раскрытие матрицы осуществляются при помощи целевого механизма зажима, на конечном звене которого - зажимном ползуне - закреплена подвижная половина матрицы; неподвижная половина матрицы находится в гнезде станины ГКМ.
Учитывая, что штамповка происходит в условиях ограниченного течения металла, когда для четкого оформления конфигурации поковки не требуется создания подпора в виде развернутого заусенца, поглощающего избыток металла, в штамп ГКМ должна быть задана заготовка с объемом, точно соответствующим объему полости ручья. Это тем более важно, что штамповку на ГКМ для повышения производительности труда часто ведут не от мерной заготовки, а от прутка, рассчитанного на несколько поковок. Для того чтобы точно установить длину заданной заготовки, в машине предусмотрен специальный ограничитель подачи - передний или задний упор.
Преимущества штамповки, которые имеет горизонтально ковочная машина:
- возможность получения специфичных для горизонтально ковочной машины поковок, типа стержня с утолщениями различной формы (с большой длиной стержневой части) поковок с полостями и штампуемых из труб, которые на другом оборудовании получить невозможно или трудно изготовить рационально;
- экономия металла и трудозатрат на механическуюд обработку из-за незначительных, а в ряде случаев полностью отсутствующих, штамповочных уклонов;
- возможность штамповки непосредственно от прутка, что снижает или исключает необходимость предварительной разделки заготовок;
- благоприятное волокнистое строение поковок.

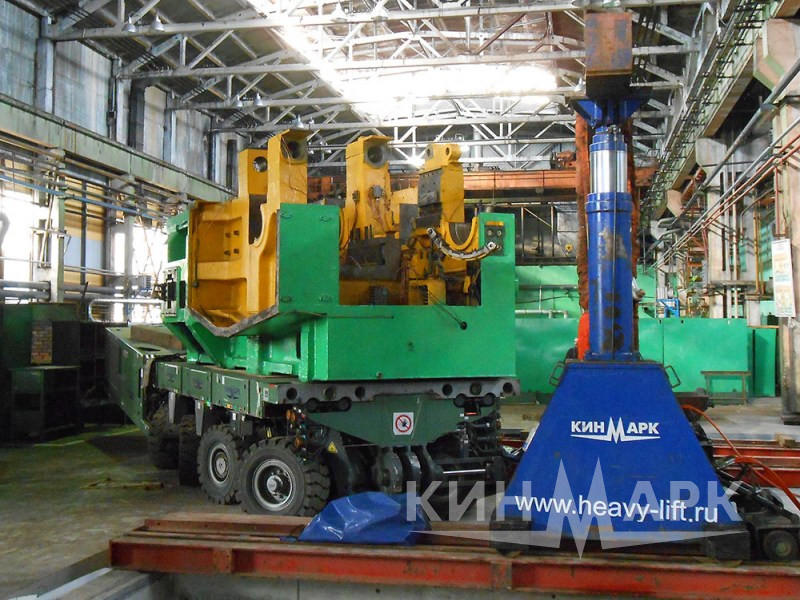

Как понятно из описания, в силу своего назначения ГКМ имеют достаточно высокую массу, которая может составлять сотни тонн. В связи с этим их установка и перемещение является дорогостоящим и трудоемким процессом. Специалисты группы компаний «Кин-Марк» имеют серьезный опыт в выполнении подобных проектов с использованием самого современного оборудования, такое как самоходные модульные прицепы и гидравлические портальные системы.
Выполненные проекты по монтажу, демонтажу и перевозке горизонтально-ковочных машин.
