Установка и монтаж изостатического пресса Dieffenbacher

Установка и монтаж рам изостатического пресса Dieffenbacher.

В 2018 году при помощи оборудования компании «Кин-Марк» были осуществлены установка и монтаж изостатического пресса «Dieffenbacher».  Изостатический пресс для производства декоративного бумажно-слоистого пластика высокого давления, состоит из:

• стальные рамы 5990 х 2670 х 545 мм (длина х ширина х высота), 12 шт.
• прессовые столы 2 шт. (верхний/нижний)
• гидравлическая станция в комплекте с платформой обслуживания
• гидравлические рабочие цилиндры 12 шт.
• подъемные гидравлические цилиндры 4 шт.
• система гидравлических трубопроводов с запорно-регулировочной арматурой
• реверсивные сосуды для теплоносителя 3 шт.
• бак-аккумулятор холодной воды 24 м3
• размер нагревательных плит 5.350x1.650 мм, 7 шт.

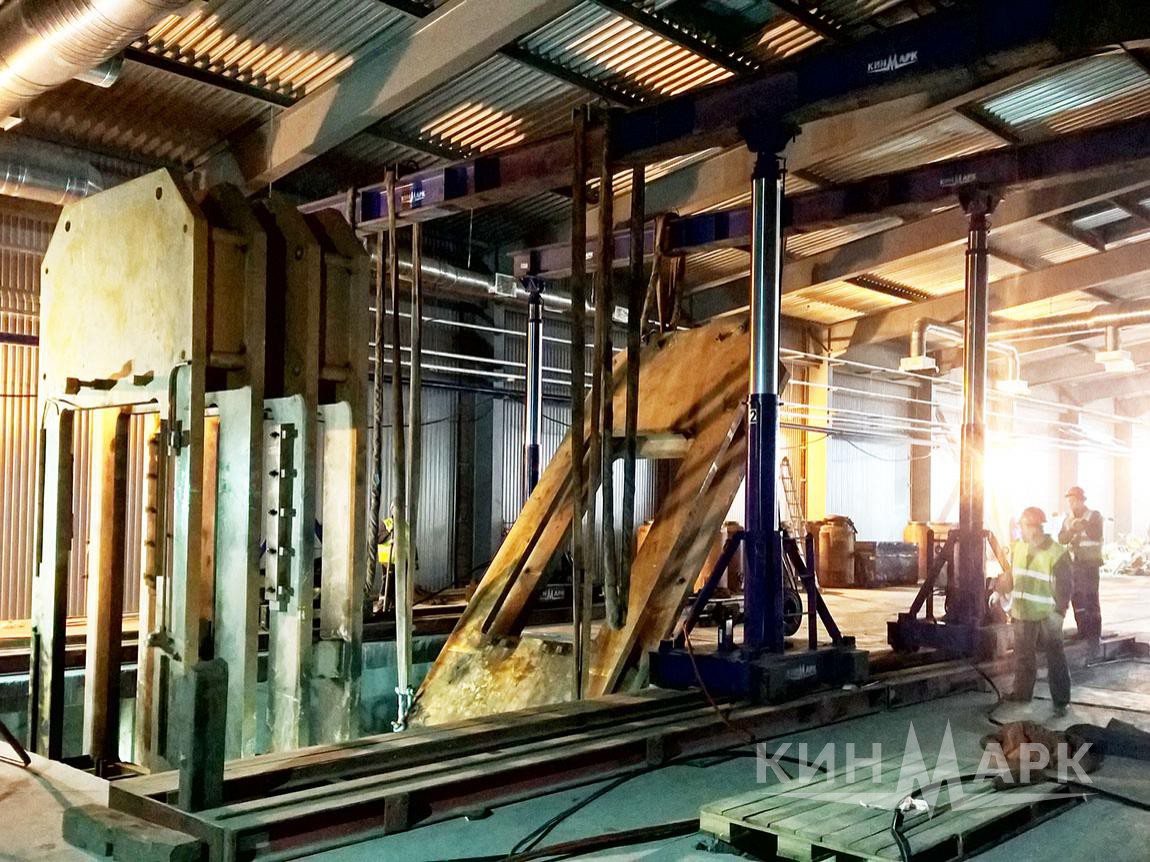

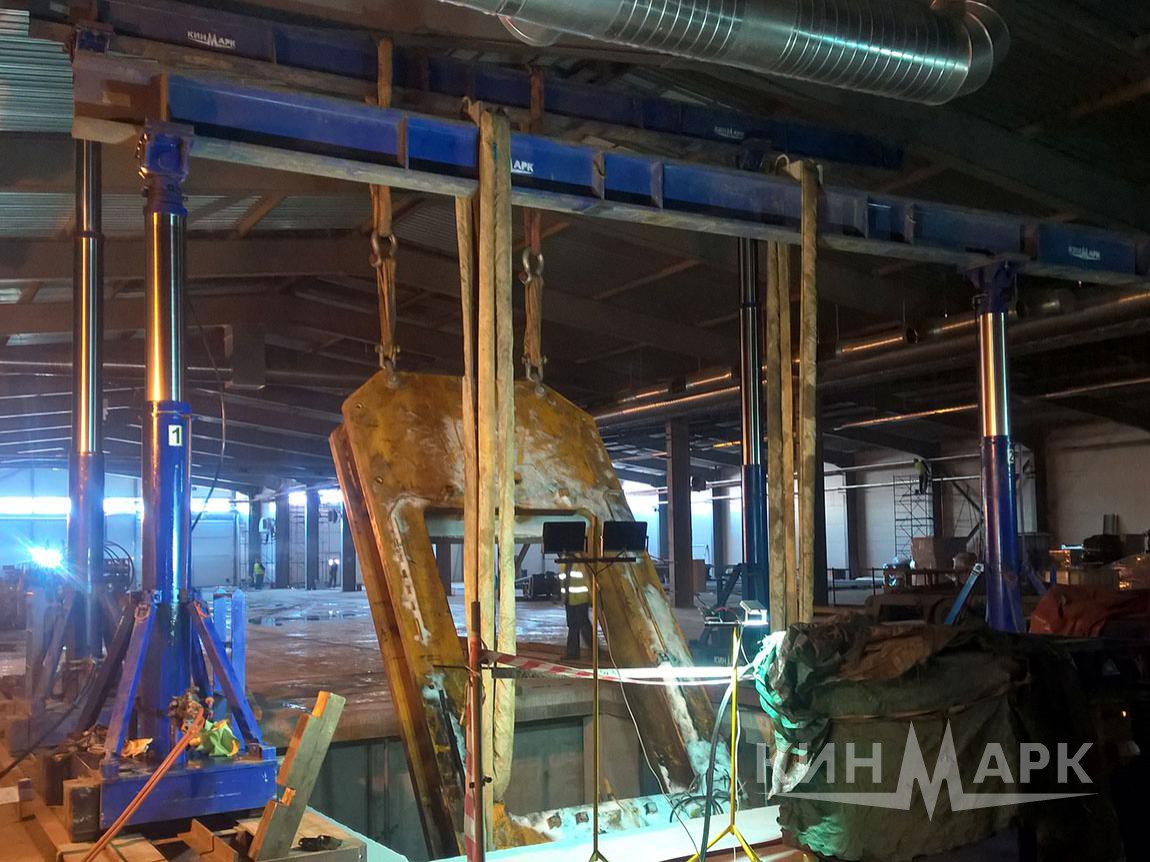

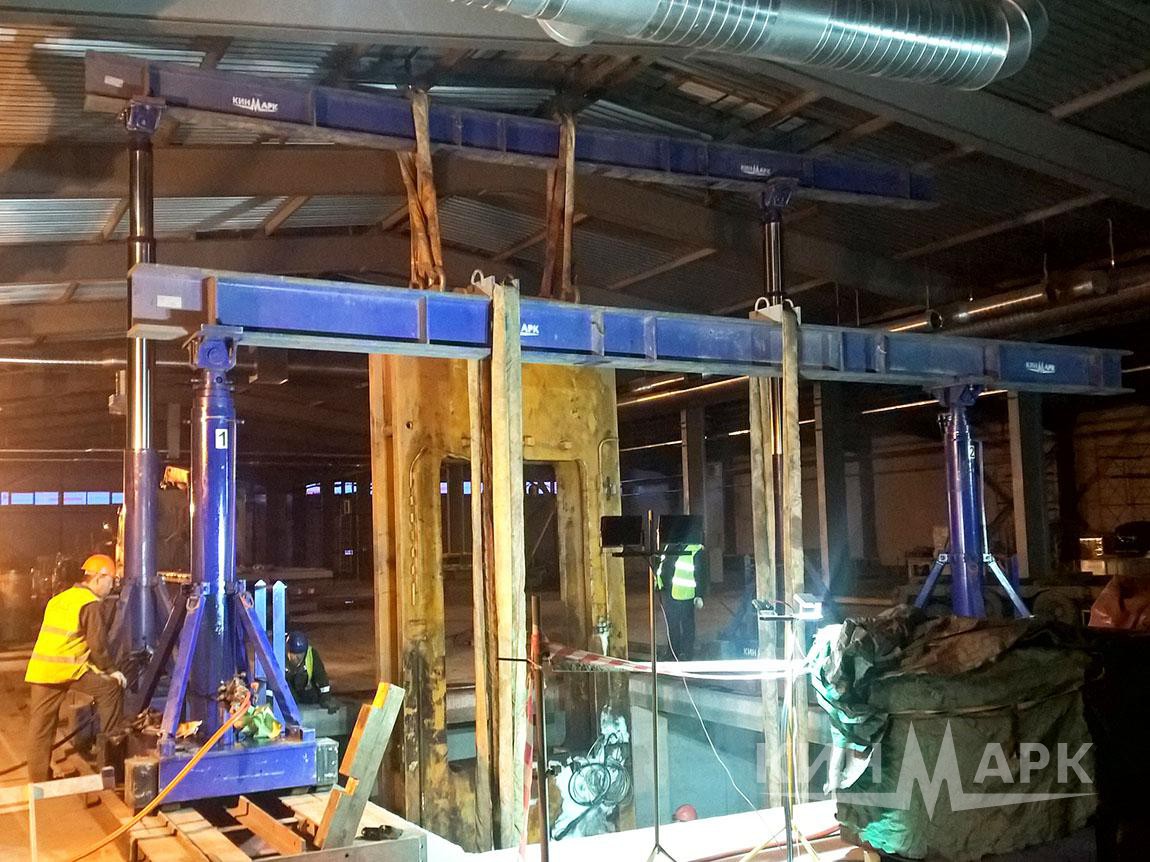

Основная сложность при монтаже изостатического пресса состояла в том, что высота горизонтальных перекрытий цеха была крайне мала, что абсолютно исключало монтаж рам изостатического пресса при помощи автокранов. Для этих целей и использовалась гидравлическая портальная система Lift Systems 215A, что позволило смонтировать все рамы изостатического пресса в кратчайшее время.

С основными технологическими этапами монтажа рам изостатического пресса Вы можете ознакомится на видео ниже.
