Сборка и монтаж пресса

Транспортировка и узловой монтаж пресса

В 2018 году специалистами Группы Компаний «Кин-Марк» были выполнены  транспортировка и частичный монтаж деталей пресса К8544 усилием 2500 т.с.

Характеристики грузов:

1. Масса колеса в сборе - 17495 кг. Габаритные размеры ДхШхВ 3500х2410х2590.

2. Масса ползуна в сборе 15700 кг. Габаритные размеры ДхШхВ 3440х1900х1090.

3. Масса приводного вала на подставке 14000 кг. Габаритные размеры ДхШхВ 4000х2000х2000.

4. Масса нижней станины 38020 кг. Габаритные размеры ДхШхВ 3740х3600х1850.

5. Масса верхней станины 46000 кг. Габаритные размеры ДхШхВ 4720х3180х2865.

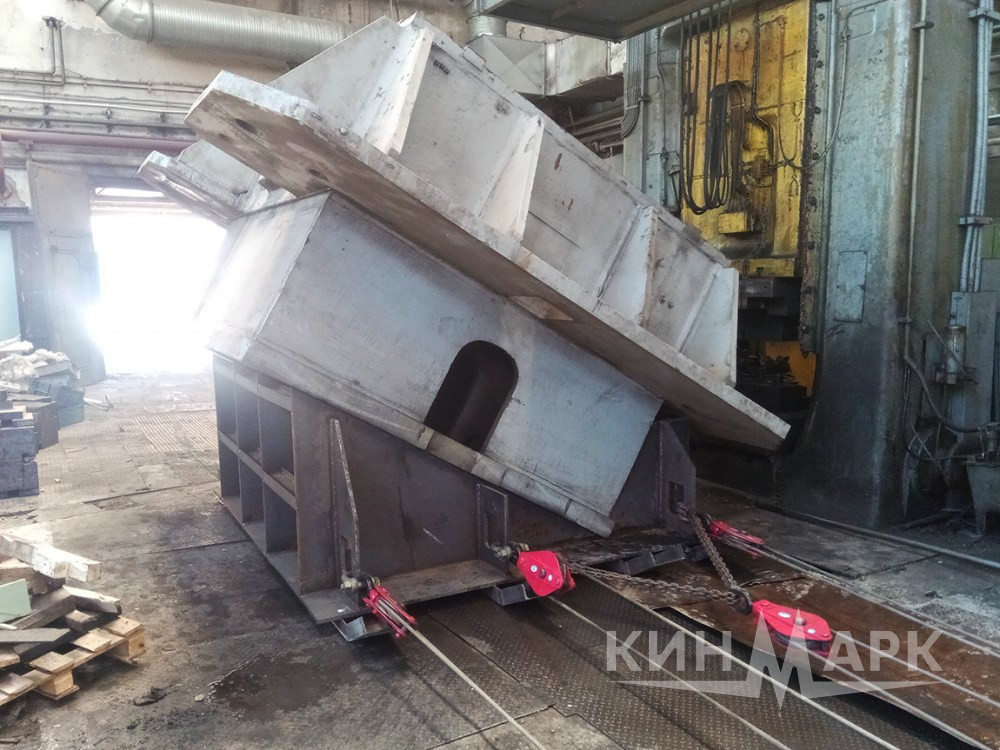

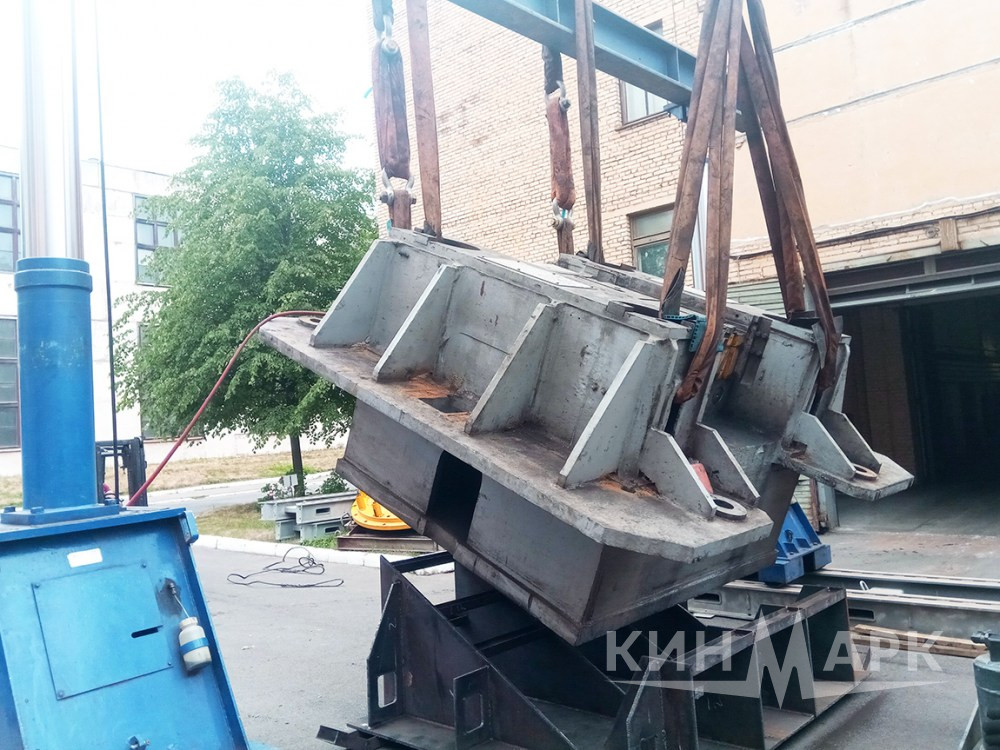

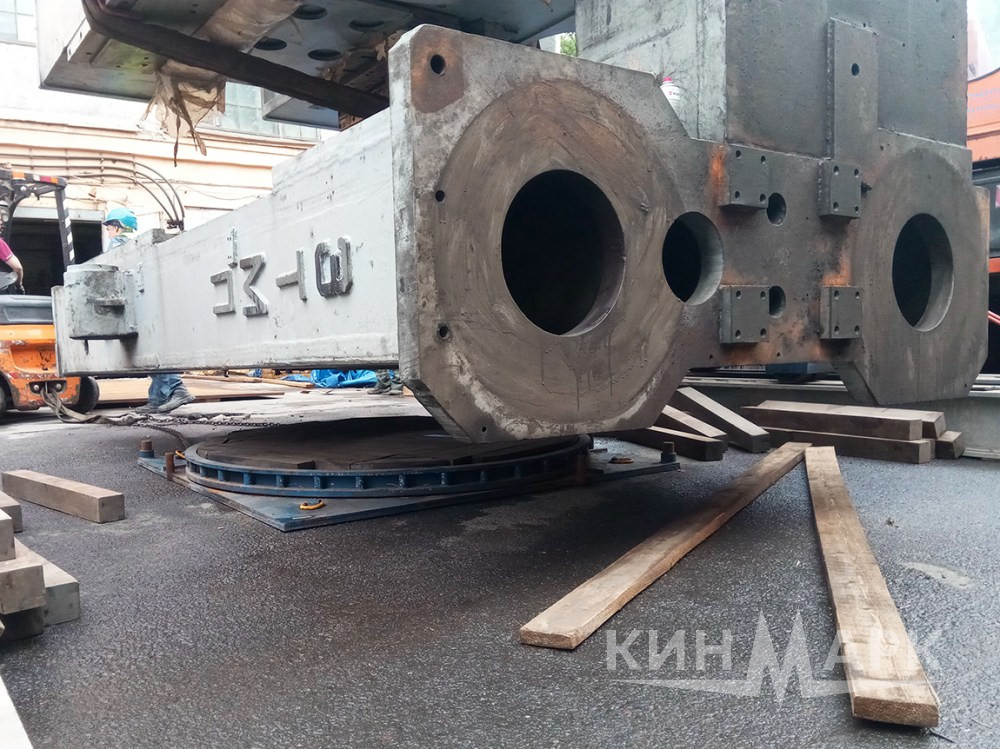

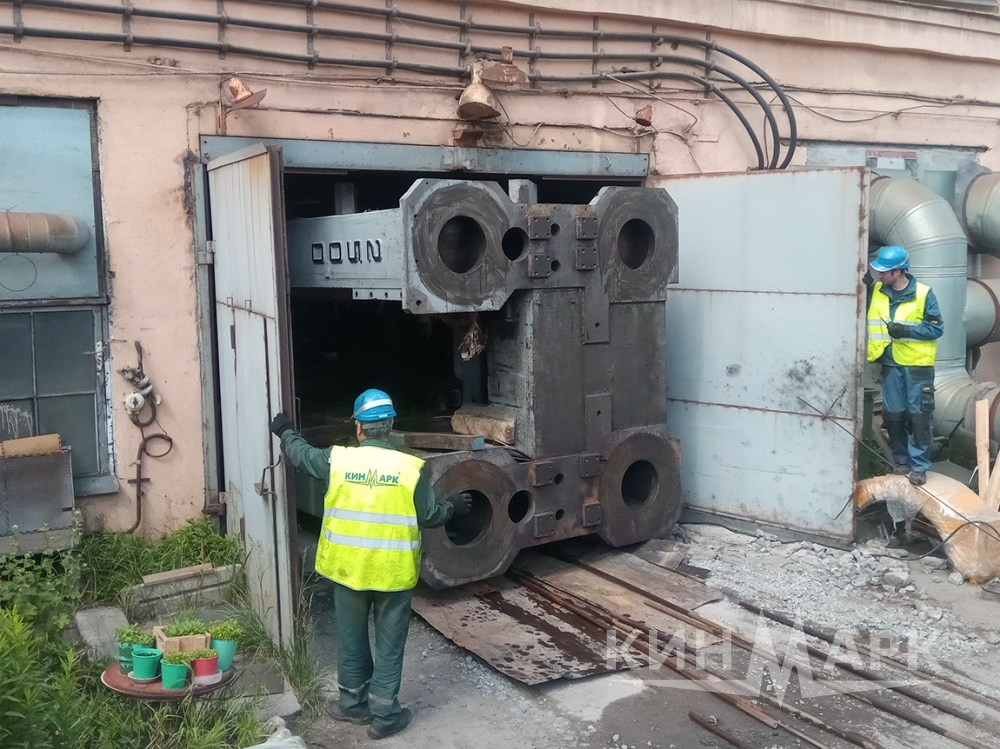

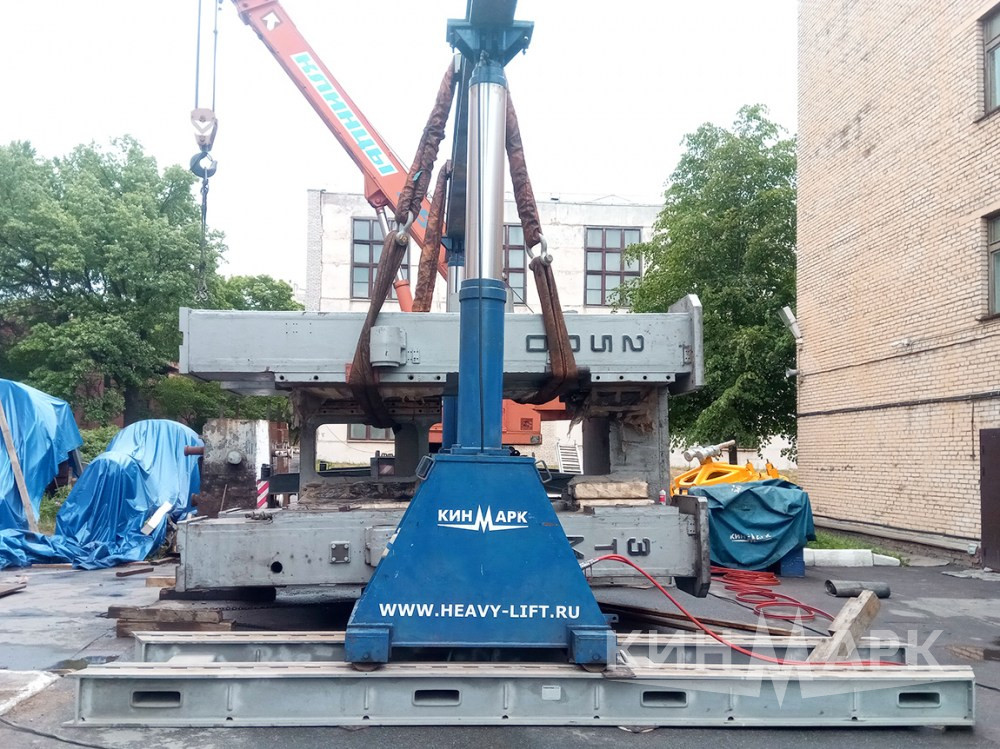

Силами наших специалистов при помощи гидравлического портала была осуществлена разгрузка указанных грузов, после чего при помощи такелажной системы грузы были поочередно перемещены в цех. При возникновении необходимости верхняя станина была развернута на 90 градусов при помощи гидравлического поворотного стола.

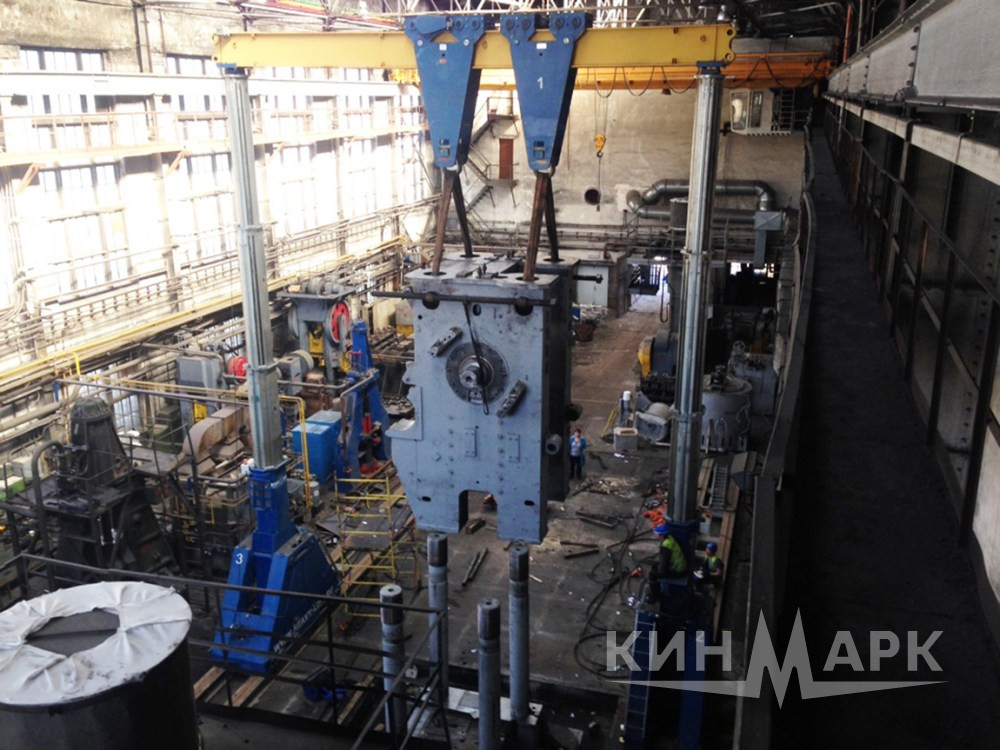

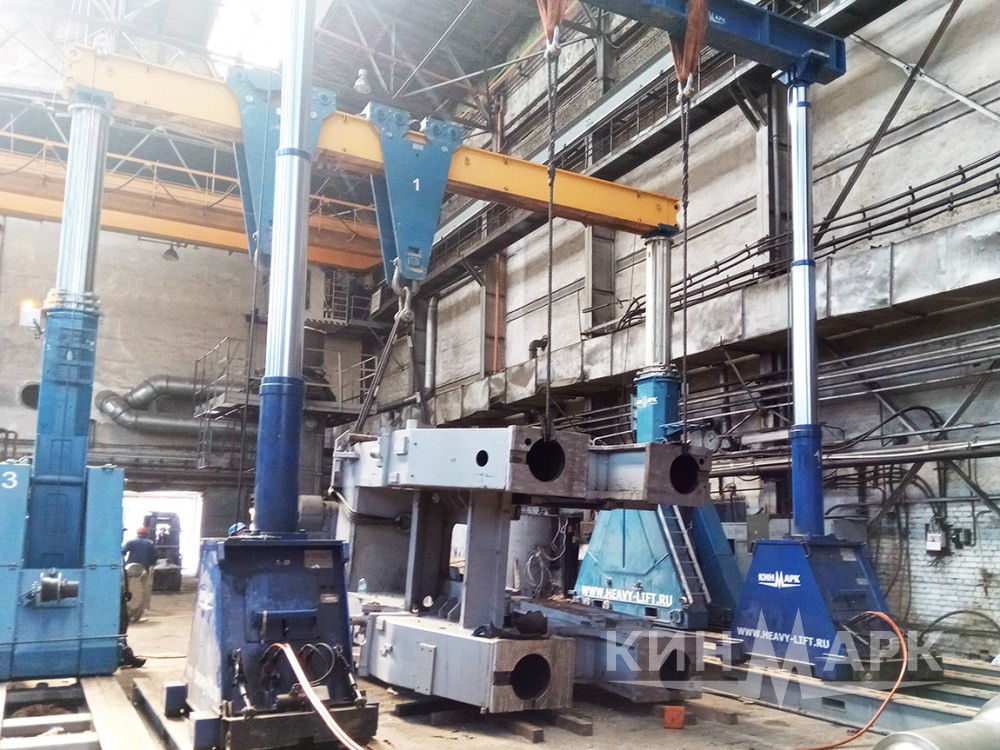

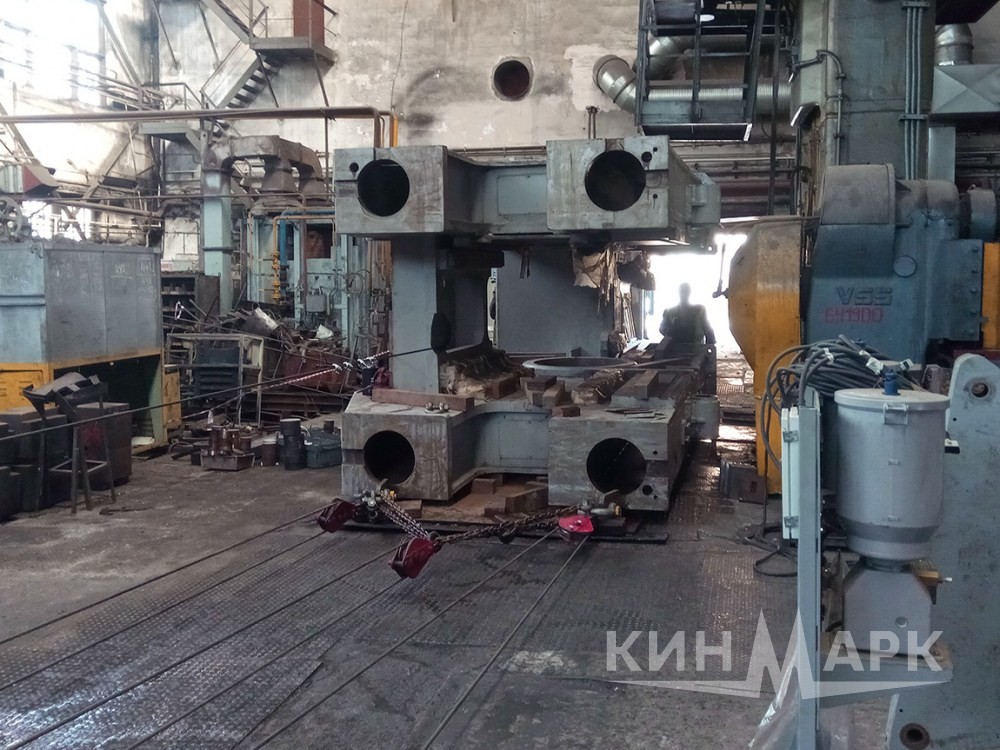

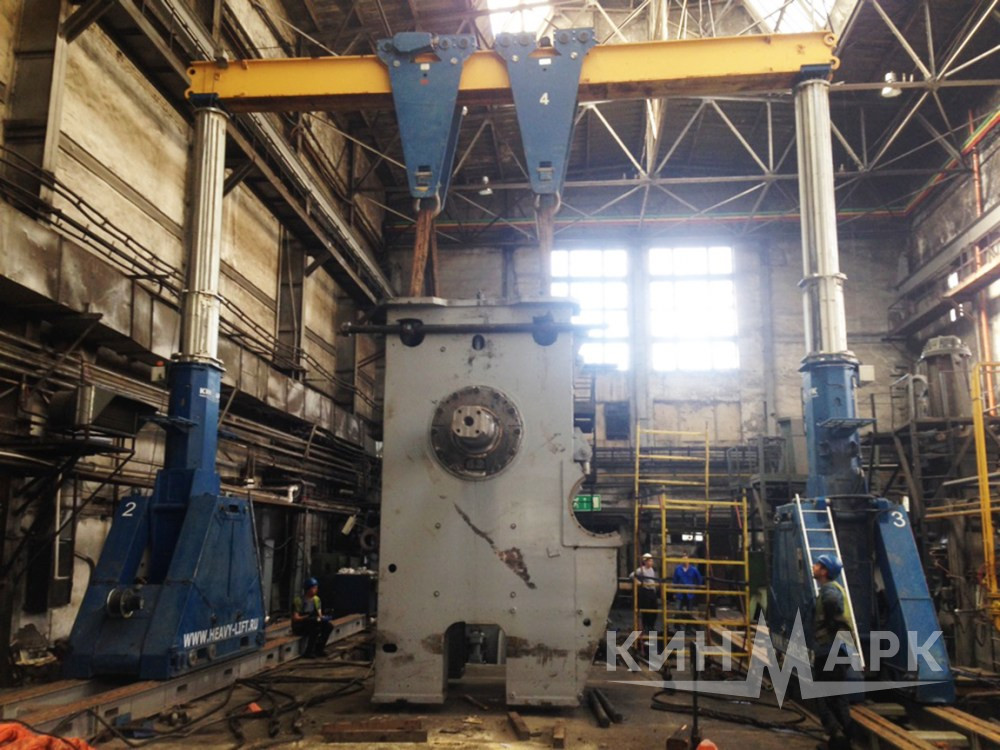

Далее была осуществлена разгрузка нижней станины с транспортной площадки и перемещение ее в зону монтажа. После этого при помощи портальной системы был осуществлен монтаж нижней станины пресса в приямок. После чего на нижнюю станину пресса была осуществлена установка и верхней станины пресса. После этого бригада слесарей произвела стяжку верхней и нижней станин, монтаж эксцентрикового вала и букс в станину, устанавила крышку шатуна на эксцентриковый вал.

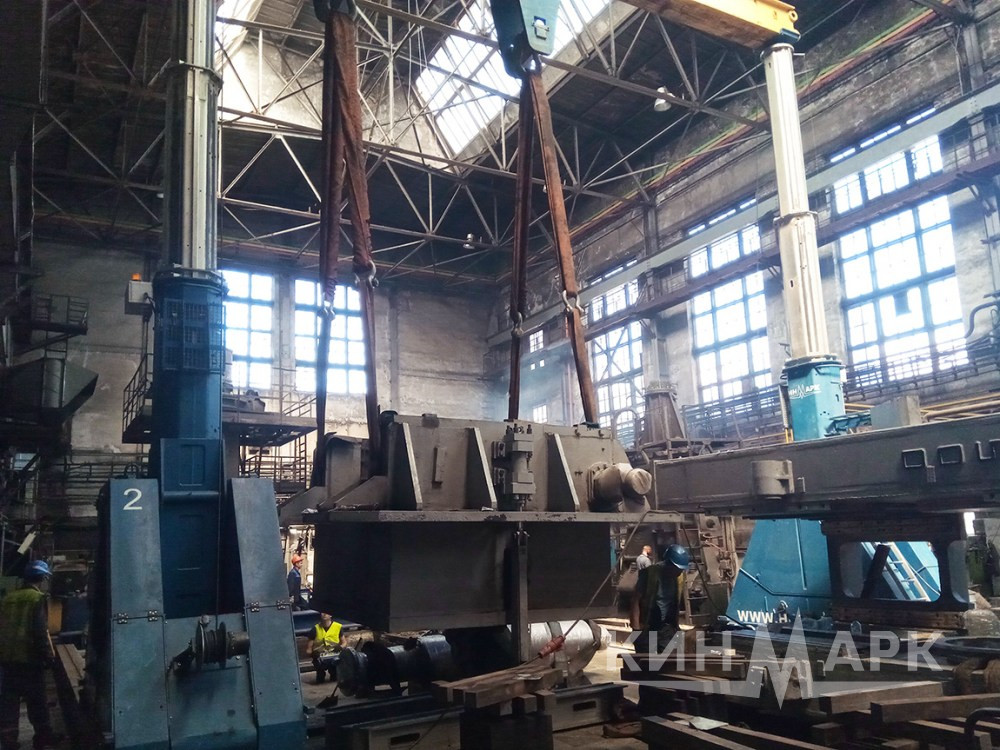

На следующем этапе специалисты «Кин-Марка» при помощи автомобильного крана произвели установку ранее разгруженного за воротами цеха приводного вала и ползуна в сборе на подставку перед воротами цеха, что бы осуществить перемещение этих деталей в цех при помощи такелажной системы. В последствии приводной вал и ползун были установлены при помощи гидравлической портальной системы в проектное место.

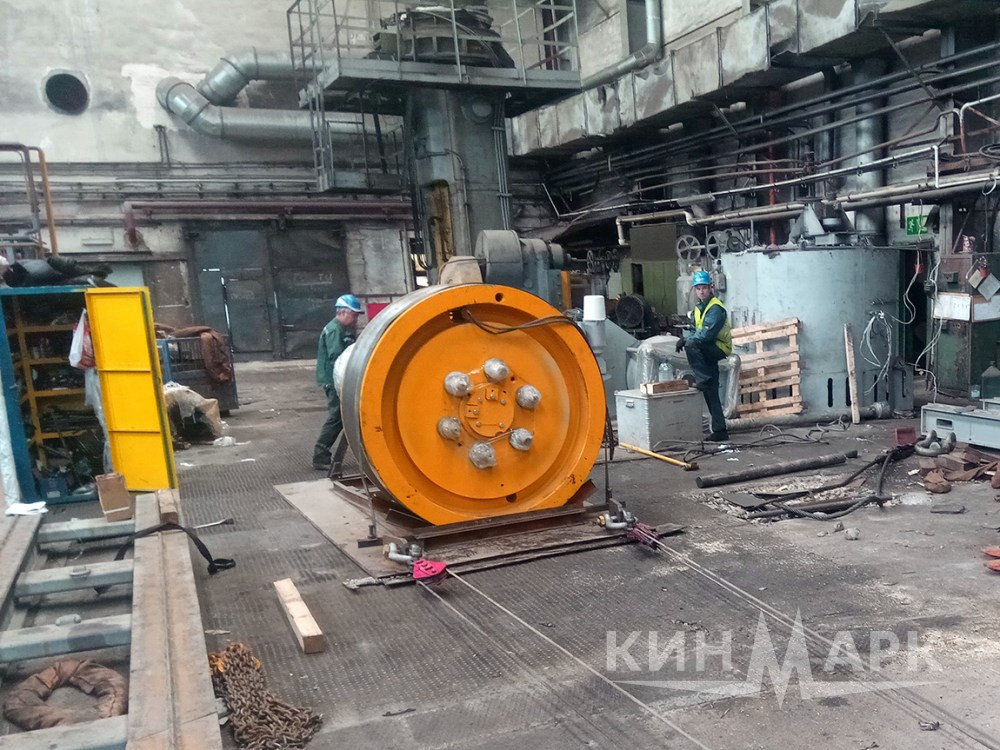

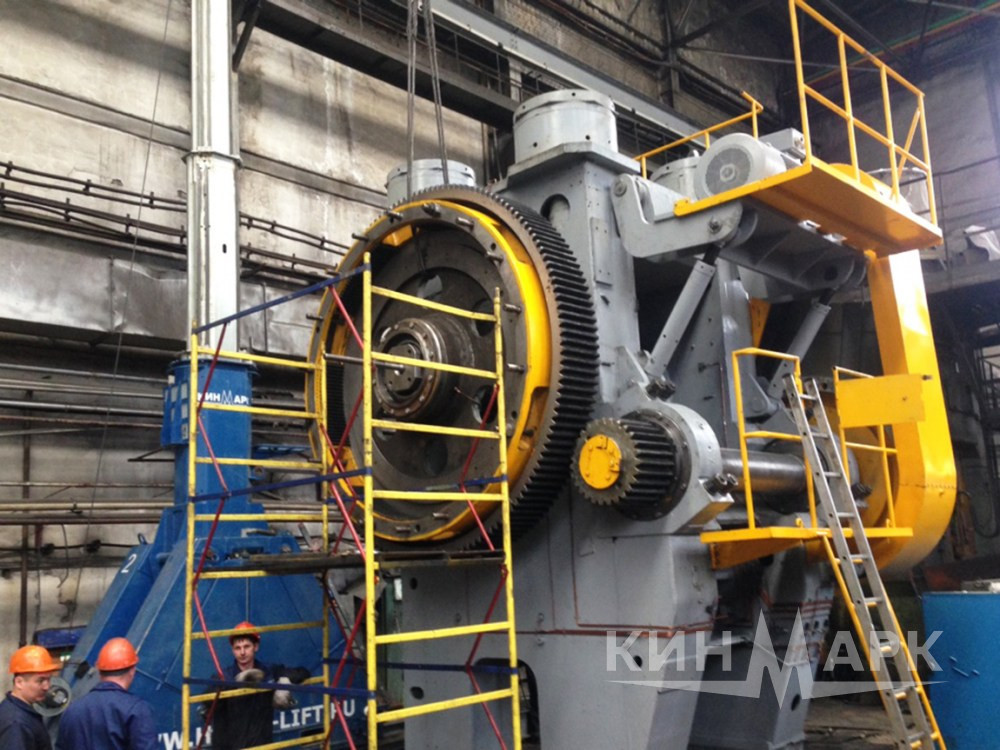

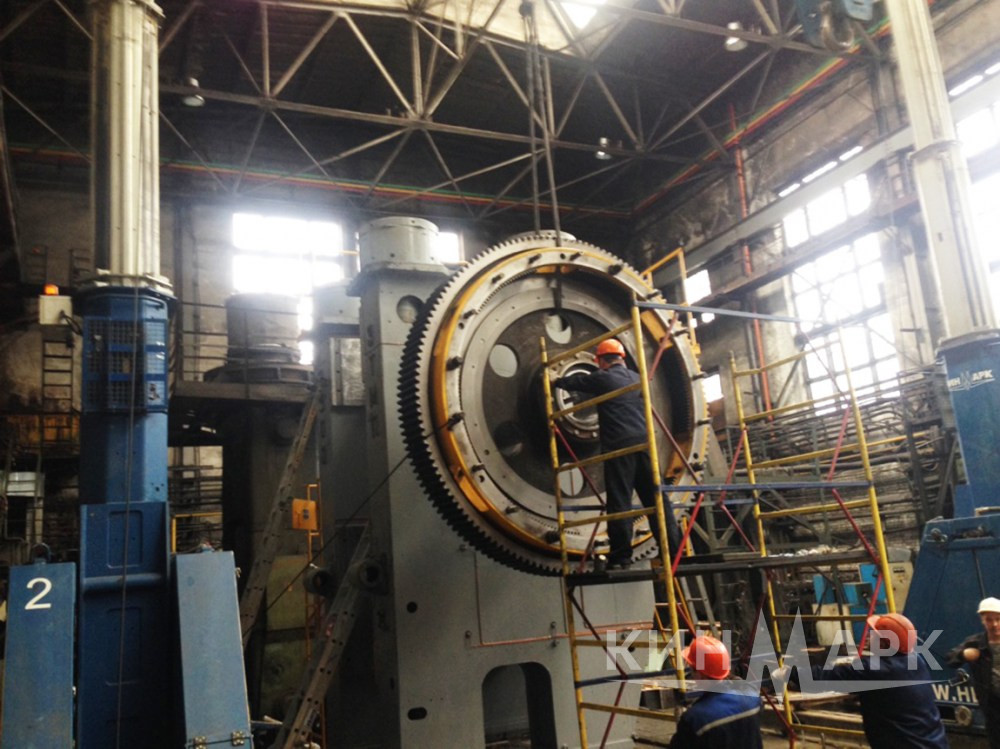

На заключительном этапе тем же способом в цех было доставлено, скантовано и установлено на место и колесо пресса.
